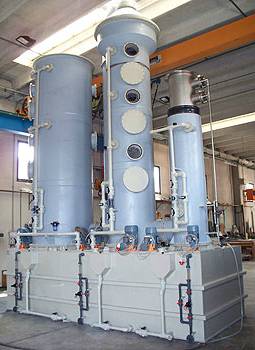

Scrubber vertical con venturi integrado

Scrubber vertical con venturi integrado

En el campo de los sistemas de aspiración, los scrubber dela serie P-V están fabricados con una configuración vertical ideales para la instalación en lugares dónde no es posible ocupar mucho terreno.

Los scrubber de la serie P se pueden fabricar en polipropileno, en otros materiales termoplásticos y acero inoxidable, existen también diferentes soluciones tecnológicas disponibles en función del tipo de contaminante que va a depurarse.

Principio de funcionamiento de los scrubber verticales

El principio de funcionamiento consiste en transportar el aire contaminado dentro de una cámara dentro de la cual se logra a través una apropiada y variada de tecnología, un contacto íntimo entre el propio aire y una cierta cantidad de agua, a fin de obtener una transferencia de la contaminantes del aire al agua, para permitir la descarga directa a la atmósfera con la concentración de contaminantes dentro de los límites permisibles de aire tratado.

En el scrubber venturi P-V existen dos etapas de tratamiento, que son:

 - Etapa I - Venturi
El aire contaminado es aspirado desde el scrubber a través del venturi, donde se ve forzado a cruzar uno o más orificios de la sección anular, aumentando su velocidad de paso en ese punto, arrastrando el agua nebulizada por el efecto Venturi. En esta fase, la interacción gas-líquido tiene lugar a causa la captura de las partículas sólidas.

 - Etapa II - Torre
El aire contaminado pasa desde el venturi a la torre de lavado, a través de la recirculación del tanque del reactivo. En la torre, el aire se lava adicionalmente en contra corriente, a baja velocidad, en una superficie de contacto grande. Después del tratamiento, el aire depurado se descarga a la atmósfera a través del ventilador integrado en la torre. En la torre se insertan adecuados demister, paquetes separadores de gotas alveolares, lo que elimina los efectos de arrastre.
